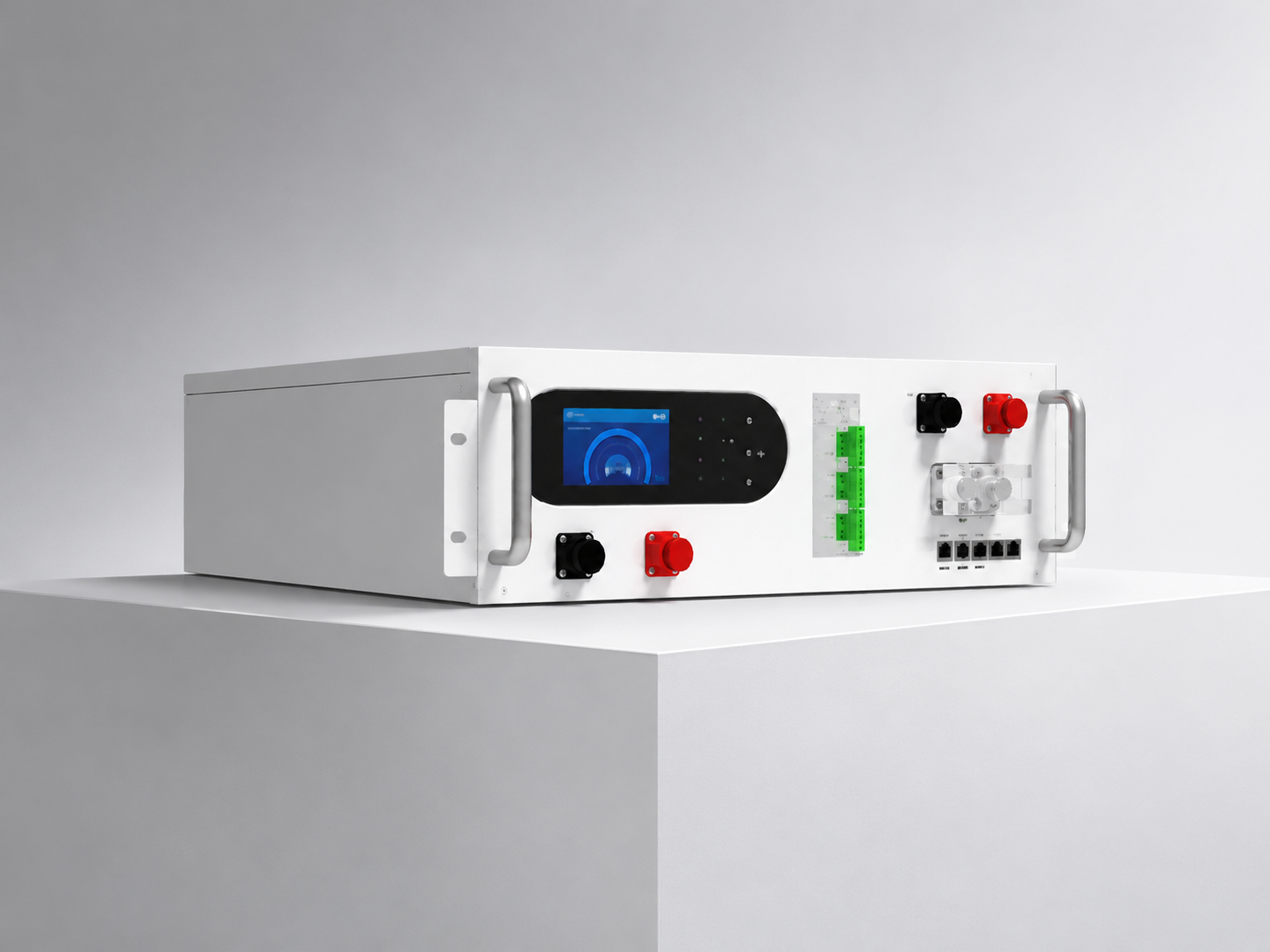

BMS High Voltage Felicity Solar FLH48100UCG3 – 232–691.2V 100A

Sistem inteligent de management și control pentru acumulatori LiFePO4 High Voltage

Felicity Solar FLH48100UCG3 este o unitate BMS/BCU High Voltage destinată managementului, protecției și controlului sistemelor de stocare cu baterii LiFePO4 de înaltă tensiune.

Unitatea funcționează ca element central de control al sistemului de baterii, monitorizând permanent tensiunea, curentul, temperatura și starea generală de funcționare.

Cu o plajă de tensiune de operare de 232–691.2VDC și un curent nominal de încărcare/descărcare de 100A, BMS-ul este proiectat pentru sisteme de stocare High Voltage Felicity Solar.

De ce să alegi BMS High Voltage Felicity Solar?

• Sistem High Voltage – 232–691.2VDC
  Permite gestionarea sistemelor de baterii de înaltă tensiune, tensiunea exactă a sistemului fiind determinată de numărul și configurația modulelor conectate.

• Curent nominal 100A
  Unitatea suportă un curent nominal de încărcare și descărcare de 100A.

• Monitorizare inteligentă în timp real
  BCU-ul monitorizează permanent tensiunea, curentul, temperatura și starea de funcționare a sistemului de baterii.

• Protecții inteligente integrate
  Sistemul gestionează protecțiile la supratensiune, subtensiune, supracurent și temperaturi anormale, intervenind prin logica de protecție atunci când sunt detectate condiții necorespunzătoare.

• Echilibrarea modulelor de baterii
  BMS-ul coordonează echilibrarea modulelor pentru o funcționare uniformă și pentru optimizarea duratei de exploatare a sistemului.

• Display LCD integrat
  Informațiile principale ale sistemului de baterii pot fi urmărite direct pe afișajul LCD amplasat pe partea frontală a unității.

• Comunicare cu invertorul și sistemele de monitorizare
  BCU-ul comunică cu PCS/invertorul și cu sistemele externe de monitorizare. Sistemele Felicity Solar High Voltage din seria FLH utilizează comunicație RS485 / CAN.

• Interfață Wi-Fi
  Unitatea dispune de interfață pentru antenă Wi-Fi, facilitând integrarea funcțiilor de monitorizare și configurare disponibile în sistem.

Protecții inteligente

BMS-ul High Voltage Felicity Solar controlează funcționarea sistemului și asigură protecție împotriva:

• supratensiunii;

• subtensiunii;

• supracurentului;

• temperaturilor anormale;

• condițiilor de funcționare necorespunzătoare detectate de sistem.

În cazul apariției unei situații anormale, BCU-ul poate controla logica de protecție, pornirea și oprirea sistemului.

Monitorizare în timp real

Felicity Solar FLH48100UCG3 monitorizează permanent:

• tensiunea sistemului;

• curentul de încărcare și descărcare;

• temperatura;

• starea generală a sistemului;

• starea de încărcare și descărcare;

• alarmele și eventualele erori.

Indicatoarele frontale permit verificarea rapidă a stării sistemului, inclusiv a procesului de încărcare, descărcare și alarmă.

Display LCD integrat

BMS-ul este prevăzut cu display LCD pentru vizualizarea informațiilor sistemului de baterii.

Panoul frontal dispune și de indicatoare dedicate pentru:

• Status;

• DSG / CHG – descărcare / încărcare;

• Alarm – avertizare sau eroare.

Comunicare și conectivitate

Unitatea dispune de multiple conexiuni pentru integrarea în sistemele High Voltage:

• PCS – comunicație cu echipamentul de încărcare/descărcare;

• SYS – comunicație cu sistemul și alimentarea ventilatoarelor;

• LINK0 – comunicație cu primul modul de baterie și alimentare 24VDC;

• PARA0 / PARA1 – comunicație între unitățile BCU;

• USB – interfață pentru upgrade BMS și extindere;

• COM – port rezervat;

• Wi-Fi – interfață pentru antenă Wi-Fi.

Pentru sistemele Felicity Solar High Voltage FLH este disponibilă comunicația RS485 / CAN între sistemul de baterii și echipamentele compatibile.

Conexiuni High Voltage

Unitatea dispune de conexiuni dedicate pentru partea de baterie și pentru PCS/invertor:

• B+ – pol pozitiv comun al sistemului de baterii;

• B− – pol negativ comun al sistemului de baterii;

• P+ – conexiune pozitivă către PCS;

• P− – conexiune negativă către PCS.

BCU-ul include și un Air Switch pentru controlul manual al conexiunii dintre rack-ul de baterii și echipamentele externe, precum și un buton START pentru alimentarea internă de 12VDC a cutiei de control High Voltage.

Temperatură de funcționare

Încărcare: 0°C – +55°C
Descărcare: -20°C – +55°C

Acest interval permite utilizarea sistemului într-o gamă largă de condiții de funcționare, cu respectarea cerințelor de instalare ale producătorului.

Protecție IP20

Modelul FLH48100UCG3 are grad de protecție IP20, conform specificațiilor tehnice ale producătorului.

BMS-ul este destinat integrării în rack-uri, dulapuri sau sisteme de stocare High Voltage corespunzător protejate.

Construcție rack-mounted

Formatul unității permite integrarea acesteia în sisteme rack pentru baterii High Voltage.

Dimensiuni și greutate

• Lățime: 482.6 mm

• Adâncime: 565 mm

• Înălțime: 150 mm

• Greutate: aproximativ 10.3 kg

Specificații tehnice BMS High Voltage Felicity Solar

Ideal pentru:

• sisteme fotovoltaice cu baterii High Voltage;

• sisteme de stocare LiFePO4 Felicity Solar;

• instalații rezidențiale de putere ridicată;

• instalații comerciale și industriale;

• sisteme de baterii modulare;

• rack-uri de baterii High Voltage;

• aplicații care necesită monitorizare centralizată și control inteligent;

• sisteme care comunică prin CAN / RS485.

Felicity Solar FLH48100UCG3 reprezintă centrul de control al sistemului de baterii High Voltage, gestionând monitorizarea, protecția, echilibrarea modulelor și comunicarea cu PCS-ul și celelalte componente ale sistemului.

Cu o tensiune de operare de 232–691.2VDC, curent nominal de 100A, display LCD, conectivitate extinsă și protecții inteligente, unitatea este proiectată pentru integrarea în sisteme moderne de stocare a energiei cu baterii LiFePO4.

DE CE SĂ ALEGI BMS HIGH VOLTAGE FELICITY SOLAR?

BMS-ul Felicity Solar oferă management inteligent al bateriilor, monitorizare în timp real, protecții multiple, control al încărcării și descărcării și comunicație cu sistemul de stocare, într-o construcție compactă destinată aplicațiilor High Voltage.

Prin monitorizarea permanentă a tensiunii, curentului și temperaturii, sistemul contribuie la funcționarea sigură și eficientă a întregului ansamblu de baterii.
